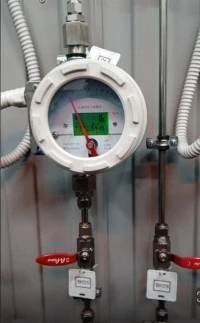

Το ηλεκτρικό μέτρο Float Float Trobe Tube είναι ένα όργανο μέτρησης ροής που βασίζεται στην αρχή της μέτρησης μεταβλητής περιοχής
 |
Πώς λειτουργεί
Σχέση μεταξύ του ρυθμού ροής και της μετατόπισης πλωτήρα: Όταν το μετρούμενο ρευστές ροές από κάτω προς τα πάνω μέσω του κωνικού σωλήνα μέτρησης στον μεταλλικό σωλήνα, ο πλωτήρας κινείται προς τα πάνω κάτω από τη δράση του υγρού. Σε μια συγκεκριμένη θέση, η δύναμη πλευστότητας που ασκείται από το πλωτήρα είναι ισορροπημένη με τη βαρύτητα του πλωτήρα και η περιοχή του χάσματος δακτυλίου κυκλοφορίας μεταξύ του πλωτήρα και της πλάκας στομίου ή του κωνικού σωλήνα παραμένει σταθερή. Η περιοχή δακτυλιοειδούς χάσματος είναι ανάλογη προς το ύψος ανύψωσης του πλωτήρα, δηλαδή η θέση του πλωτήρα που αυξάνεται στον σωλήνα μέτρησης αντιπροσωπεύει το μέγεθος του ρυθμού ροής.
Αρχή μετάδοσης σήματος: Οι μεταβολές στη θέση του πλωτήρα μεταδίδονται σε εξωτερικούς δείκτες ή μετατροπείς μέσω εσωτερικών μαγνητών. Ο μετατροπέας μετατρέπει το σήμα μετατόπισης του πλωτήρα σε τυπικά ηλεκτρικά σήματα, όπως 0-10 ma, 4-20 ma κ.λπ.
Δομική σύνθεση
Το σώμα του σωλήνα μέτρησης: συνήθως κατασκευασμένο από μέταλλο, με καλή αντοχή στη διάβρωση και μηχανική αντοχή, και μπορεί να προσαρμοστεί σε διαφορετικά περιβάλλοντα εργασίας και μέσα. Το εσωτερικό είναι ένας κατακόρυφος κωνικός σωλήνας που επεκτείνεται από κάτω προς τα πάνω και το ρευστό που πρόκειται να μετρηθεί ροές στο σωλήνα.
Κωνικά πλωτά: Γενικά κατασκευασμένα από ανθεκτικά στη διάβρωση υλικά και το σχήμα και η πυκνότητα τους σχεδιάζονται σύμφωνα με διαφορετικές περιοχές μέτρησης και μέσα. Το πλωτήρα κινείται προς τα πάνω και προς τα κάτω με τη ροή του υγρού στον σωλήνα μέτρησης και η μετατόπισή του είναι ανάλογη προς το μέγεθος της ροής.
Δείκτης και μετατροπέας: Ο δείκτης χρησιμοποιείται για την εμφάνιση τιμών ροής στον ιστότοπο και μπορεί να χρησιμοποιήσει μεθόδους δείκτη, ψηφιακού και άλλων οθόνης. Ο μετατροπέας μετατρέπει το σήμα μετατόπισης του πλωτήρα σε ένα ηλεκτρικό σήμα για μετάδοση και έλεγχο μεγάλων αποστάσεων. Ορισμένα μέτρα ροής έχουν επίσης μαγνητικά φίλτρα, τα οποία χρησιμοποιούνται για να φιλτράρουν τις σιδηρομαγνητικές ουσίες στο μέσο για να τους αποτρέψουν από την προσρόφηση στο πλωτήρα και την επίδραση της ακρίβειας μέτρησης.
Χαρακτηριστικά
Υψηλή ακρίβεια μέτρησης: Η γενική ακρίβεια μπορεί να φτάσει στο επίπεδο 1 0, και ο ειδικός τύπος μπορεί να φτάσει στο επίπεδο 0.
Ευρεία περιοχή μέτρησης: Το εύρος μετρήσιμης ροής είναι ευρεία και οι ακριβείς μετρήσεις μπορούν να γίνουν από μικρές ροές σε μεγάλες ροές, με αναλογία εύρους συνήθως 10: 1.
Ένα ευρύ φάσμα κατάλληλων μέσων: μπορεί να χρησιμοποιηθεί για τη μέτρηση του ρυθμού ροής υγρών, αερίων και ατμού και είναι κατάλληλο για διάφορες συνθήκες μέσων, συμπεριλαμβανομένων των διαβρωτικών, υψηλής θερμοκρασίας, υψηλής πίεσης και άλλων σκληρών περιβαλλόντων.
Καλή σταθερότητα: υιοθετεί τη μετάδοση μαγνητικής σύζευξης σε όλη την μέταλλο και τη μη επαφή με τη μαγνητική σύζευξη, με ισχυρή δομή, αξιόπιστη εργασία, μικρή συντήρηση, μακρά διάρκεια ζωής και καμία μετατόπιση ή αποκλίσεις αντιμετωπίζονται εύκολα σε μακροπρόθεσμη χρήση.
Πρότυπο σήματος εξόδου: Έχει τυπική αναλογική έξοδο σήματος, όπως 0-10 ma, 4-20 ma, κλπ., Το οποίο μπορεί να συνδεθεί βολικά και να χρησιμοποιηθεί με διάφορα συστήματα ελέγχου και δευτερογενή όργανα.
